Deskripsi produk:

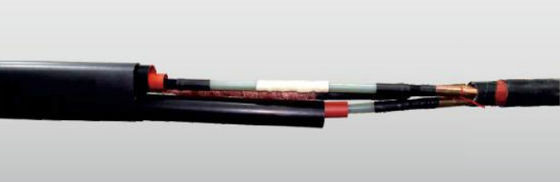

Gabungan ini dirancang untuk kabel MV terisolasi polimer inti tunggal atau tiga inti hingga 35 kV.

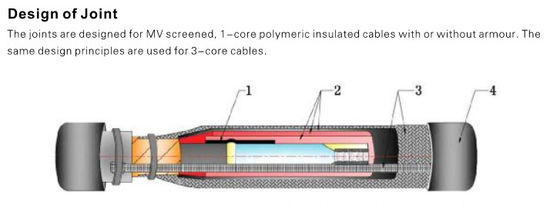

Tabung pengendalian tekanan,bersama dengan mastik penghilang tekanan,digunakan untuk meratakan medan listrik di ujung layar kabel.Pipa isolasi panas menyusut memberikan ketebalan isolasi yang konsisten di atas isolasi inti.
Tabung lapisan ganda yang dapat mengecilkan panas diadopsi untuk membantu memastikan antarmuka bebas kekosongan antara isolasi dan layar.Baik soldering atau solderless koneksi bumi tersedia untuk memberikan kontinuitas layar di seluruh sendiPenutup dan perlindungan luar dilakukan oleh tabung panas yang dilapisi perekat.
Fitur:
1. Kontrol tegangan listrik
Tabung pengendalian tekanan,bersama dengan mastik penghilang tekanan,digunakan untuk meratakan medan listrik di ujung layar kabel.
2Isolasi dan layar
Tabung isolasi panas menyusut memberikan ketebalan isolasi yang konsisten untuk memenuhi atau melebihi kabel.Panas menyusut semikonduktif / isolasi tabung dua lapisan juga diadopsi untuk membantu memastikan antarmuka bebas kekosongan antara isolasi dan layar.
3Perisai logam.
Jaring tembaga yang dibungkus di sekitar area sendi membangun kembali layar logam. Koneksi tanah soldering atau solderless tersedia untuk memberikan kontinuitas layar di seluruh sendi.
4Penutup dan perlindungan luar
Penyegelan dan perlindungan luar dilakukan oleh tabung yang dilapisi perekat, penyusutan panas. Ini memberikan perlindungan mekanis dan ketahanan kimia seperti yang diharapkan dari oversheat kabel.
• Dibuat dari polyolefin yang terikat silang
• Pencetakan tahan api tersedia atas permintaan pelanggan
• Memenuhi berbagai persyaratan konfigurasi
• Suhu penyusutan: mulai pada 90°C, dan pulih sepenuhnya pada 130°C.
Tabel pilihan:
RSJY-1Gabungan lurus untuk kabel polimer terisolasi 1 inti yang disaring 6kV, 10kV, 20kV, 30kV dan 35kV
Gabungan ini dirancang untuk kabel MV terisolasi polimer inti tunggal sampai 35 kV.
| Tegangan nominal U0,/U(Um) |
Potongan silang (mm)2) |
Kit No. |
L |
| Dimensi ((mm) |
| 3.6/6(7.2) kV |
25-50 |
6kVRSJY-1/1 |
820 |
| 70-120 |
6kVRSJY-1/2 |
820 |
| 150 sampai 240 |
6kVRSJY-1/3 |
820 |
| 300 sampai 400 |
6kVRSJY-1/4 |
820 |
| 500-630 |
6kVRSJY-1/5 |
820 |
| 800-1000 |
6kVRSJY-1/6 |
820 |
| 1200 |
6kVRSJY-1/7 |
820 |
6/10(12) kV
6.35/11 ((12) kV
8.7/15(17.5) kV |
25-50 |
10kVRSJY-1/1 |
820 |
| 70-120 |
10kVRSJY-1/2 |
820 |
| 150 sampai 240 |
10kVRSJY-1/3 |
820 |
| 300 sampai 400 |
10kVRSJY-1/4 |
820 |
| 500-630 |
10kVRSJY-1/5 |
820 |
| 800-1000 |
10kVRSJY-1/6 |
820 |
| 1200 |
10kVRSJY-1/7 |
820 |
| 12/20 ((24) kV 12.7/22 ((24) kV |
35-50 |
20kVRSJY-1/1 |
820 |
| 70-120 |
20kVRSJY-1/2 |
820 |
| 150 sampai 240 |
20kVRSJY-1/3 |
820 |
| 300 sampai 400 |
20kVRSJY-1/4 |
1020 |
| 500-630 |
20kVRSJY-1/5 |
1020 |
| 800-1000 |
20kVRSJY-1/6 |
1020 |
| 1200 |
20kVRSJY-1/7 |
1020 |
18/30 ((36) kV
19/33 ((36) kV |
35-50 |
30kVRSJY-1/1 |
1100 |
| 70-120 |
30kVRSJY-1/2 |
1100 |
| 150 sampai 240 |
30kVRSJY-1/3 |
1100 |
| 300 sampai 400 |
30kVRSJY-1/4 |
1100 |
| 500-630 |
30kVRSJY-1/5 |
1100 |
| 800-1000 |
30kVRSJY-1/6 |
1100 |
| 1200 |
30kVRSJY-1/7 |
1100 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-1/1 |
1100 |
| 70-120 |
35kVRSJY-1/2 |
1100 |
| 150 sampai 240 |
35kVRSJY-1/3 |
1100 |
| 26/35 ((42) kV |
35kVRSJY-1/4 |
1160 |
| 500-630 |
35kVRSJY-1/5 |
1160 |
| 800-1000 |
35kVRSJY-1/6 |
1160 |
| 1200 |
35kVRSJY-1/7 |
1160 |
Catatan:
1Konektor harus dipesan secara terpisah.
2.RSJY-1 adalah untuk kabel dengan kawat tembaga layar tanpa armor.
3Koneksi tanah tanpa solder harus dipesan secara terpisah sebagai berikut:
·Untuk kabel dengan layar kawat tembaga dan armor kawat, tambahkan akhiran-WA.Misalnya,6kVRSJY-1/1-WA.
·Untuk kabel dengan layar pita tembaga dengan kawat lapis baja, tambahkan akhiran-X.Misalnya,6kVRSJY-1/1-X.
RSJY-3Gabungan lurus untuk kabel polimer terisolasi berinti tiga yang disaring 6kV, 10kV, 20kV, 30kV dan 35kV
Gabungan ini dirancang untuk kabel MV terisolasi polimer tiga inti hingga 35 kV.
| Tegangan nominal U0,/U(Um) |
Potongan silang (mm)2) |
Kit No. |
L |
| Dimensi ((mm) |
| 3.6/6(7.2) kV |
25-50 |
6kVRSJY-3/1 |
1620 |
| 70-120 |
6kVRSJY-3/2 |
1620 |
| 150 sampai 240 |
6kVRSJY-3/3 |
1620 |
| 300 sampai 400 |
6kVRSJY-3/4 |
1620 |
| 500-630 |
6kVRSJY-3/5 |
1620 |
6/10(12) kV
6.35/11 ((12) kV
8.7/15(17.5) kV |
25-50 |
10kVRSJY-3/1 |
1620 |
| 70-120 |
10kVRSJY-3/2 |
1620 |
| 150 sampai 240 |
10kVRSJY-3/3 |
1620 |
| 300 sampai 400 |
10kVRSJY-3/4 |
1620 |
| 500-630 |
10kVRSJY-3/5 |
1620 |
| 12/20 ((24) kV 12.7/22 ((24) kV |
35-50 |
20kVRSJY-3/1 |
1620 |
| 70-120 |
20kVRSJY-3/2 |
1620 |
| 150 sampai 240 |
20kVRSJY-3/3 |
1620 |
| 300 sampai 400 |
20kVRSJY-3/4 |
2320 |
| 500-630 |
20kVRSJY-3/5 |
2320 |
18/30 ((36) kV
19/33 ((36) kV |
35-50 |
30kVRSJY-3/1 |
2520 |
| 70-120 |
30kVRSJY-3/2 |
2520 |
| 150 sampai 240 |
30kVRSJY-3/3 |
2520 |
| 300 sampai 400 |
30kVRSJY-3/4 |
2520 |
| 500-630 |
30kVRSJY-3/5 |
2520 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-3/1 |
2520 |
| 70-120 |
35kVRSJY-3/2 |
2520 |
| 150 sampai 240 |
35kVRSJY-3/3 |
2520 |
| 26/35 ((42) kV |
35kVRSJY-3/4 |
2620 |
| 500-630 |
35kVRSJY-3/5 |
2620 |
Catatan:
1Konektor harus dipesan secara terpisah.
2.RSJY-3 untuk kabel dengan kawat tembaga layar tanpa armor.
3Koneksi tanah tanpa solder harus dipesan secara terpisah sebagai berikut:
·Untuk kabel dengan layar kawat tembaga dan armor kawat, tambahkan akhiran-WA.Misalnya,6kVRSJY-3/1-WA.
·Untuk kabel dengan layar pita tembaga dengan kawat lapis baja, tambahkan akhiran-X.Misalnya,6kVRSJY-3/1-X.
Aplikasi:
Tabung pengendalian tekanan,bersama dengan mastik penghilang tekanan,digunakan untuk meratakan medan listrik di ujung layar kabel.
Tabung isolasi panas mengecil memberikan ketebalan isolasi yang konsisten di atas isolasi inti.
Tabung lapisan ganda yang mengecilkan panas diadopsi untuk membantu memastikan antarmuka bebas kekosongan antara isolasi dan layar.
Jaring tembaga yang dibungkus di sekitar area sendi membangun kembali layar logam.
Baik soldering atau solderless koneksi bumi tersedia untuk memberikan kontinuitas layar di seluruh sendi.
Penyegelan dan perlindungan luar dilakukan oleh tabung kerutan panas yang dilapisi perekat.
Pengaturan:
Logo yang disesuaikan
Min. order: 10
Kemasan yang disesuaikan
Min. order: 10
Penyesuaian grafis
Min. order: 10
Kemasan dan pengiriman
Rincian kemasan:Menurut ukuran tabung
Ukuran kemasan: 46*46*45cm
Pelabuhan: Pelabuhan manapun di Cina
